이번에는 실제로 리소스를 소비하기 위한 리소스 맵핑을 해보도록 하겠습니다. vRA 8.1에서 정의할 수 있는 리소스는 4가지입니다.

• Flavor Mapping
• Image Mapping
• Network Profile
• Storage Profile



Flavor Mapping은 vRA 8에서 새롭게 추가되었습니다. 퍼블릭 클라우드에서 이용되고 있죠. ”CPU”와 ”메모리”를 사전에 정의해두어 Blueprint에서 이용하는 거죠. 이른바 T셔츠 사이즈란 거죠. 예를 들어 small, Medium, Large 등 복수의 Flavor를 작성하여 Blueprint에서 선택할 수 있게 하면 보다 유연히 리소스를 이용자에게 제공할 수 있죠.



Image Mapping은 템플릿입니다. 버전 7.x과 같죠. Endpoint（Cloud Account）의 VM 템플릿을 Image로 정의해 두어 Blueprint에서 이용합니다.



Network Profile도  버전 7.x과 동일합니다. 전개하는 VM이 접속하는 네트워크를 정의합니다. 버전 7.x에서는 ”External”, ”NAT”, ”Routed”의 3종류였습니다만 버전 8에서는 ”Existing”, ”Private”, ”Outbound”, ”Routed”의 4종류가 되었습니다.



Storage Profile도 목적은 버전 7.x과 동일합니다. 단지 버전 7.x에서는 Tag 정의에 불과했습니다만 8에서는 스토리지 정책이나 thin/thick 프로비저닝 타입, IOPS 컨트롤과 디스크 모드 등 보다 상세한 조정이 가능하게 되었습니다.



Network Profile이나 Storage Profile은 Blueprint 작성 시 필수 설정은 아닙니다만 NSX와의 통합이나 이용자에게 옵션 선택을 제공할 경우 필요합니다.



그럼 간단히 소개를 하도록 하겠습니다.

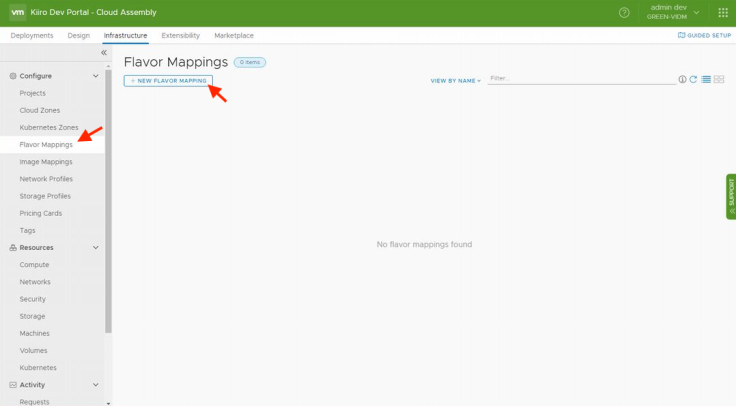

Cloud Assembly의 「Infrastructure」→「Flavor Mapping」에서 「NEW FLAVOR MAPPING」를 클릭합니다.

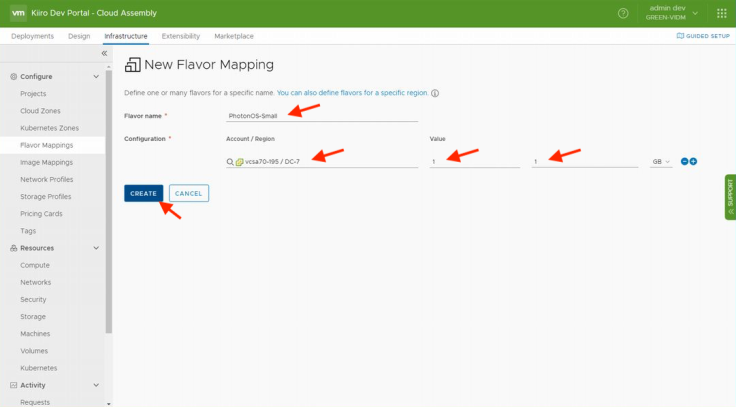

필요한 정보를 입력 후 「CREATE」를 클릭합니다.

• Flavor명
• Cloud Account
• vCPU
• 메모리

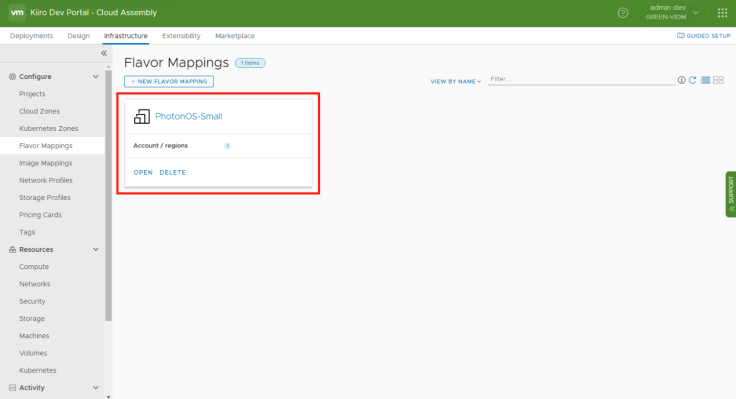

Flavor Mapping이 작성된 것을 확인할 수 있습니다.



이번에는 Image Mapping입니다. Flavor Mapping과 동일하게 「Infrastructure」의 「Image Mapping」에서 작성을 합니다.



여기서도 필요한 정보를 입력후 「CREATE」를 클릭합니다.

• Image명
• Cloud Account
• VM 템플릿

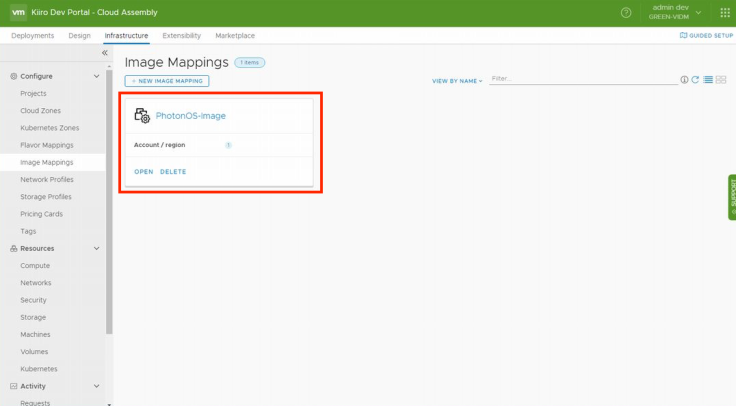

간단히 작성된답니다. ;)

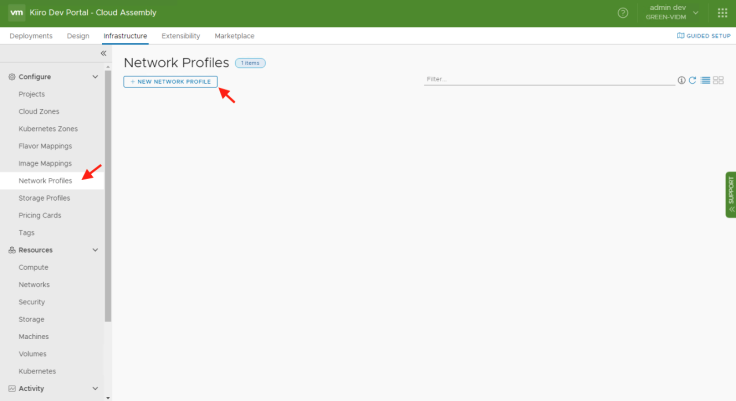

Network Profile도 만들어 보도록 하겠습니다.

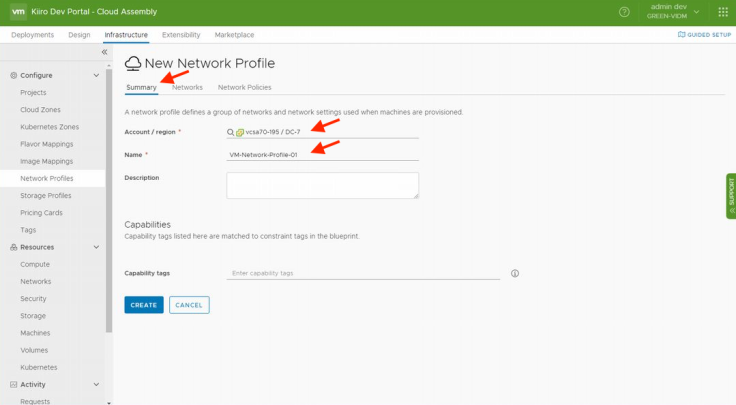

먼저 「Summary」 탭에서 Cloud Account와 Network Profile명을 지정합니다.

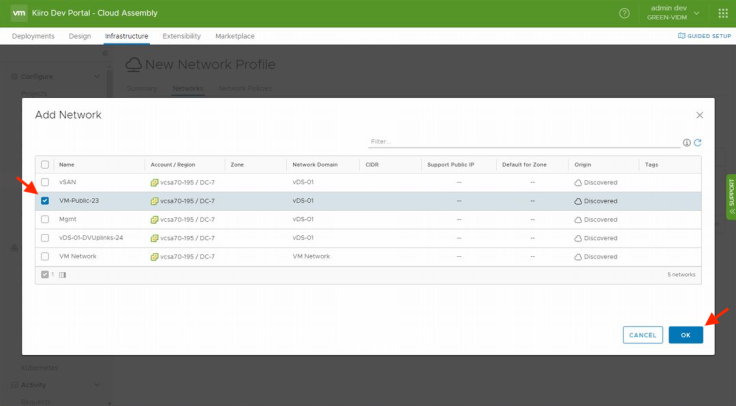

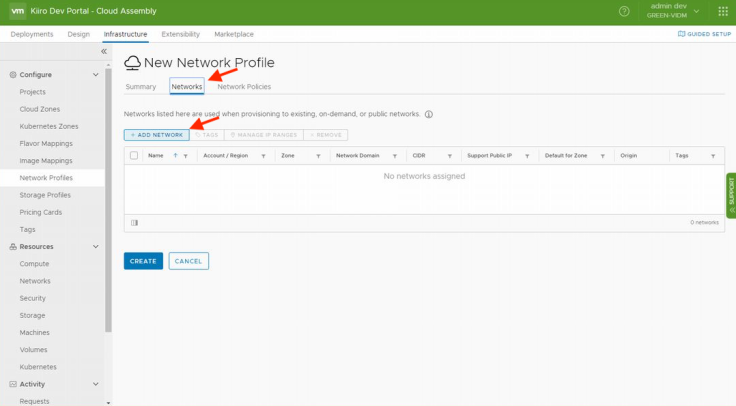

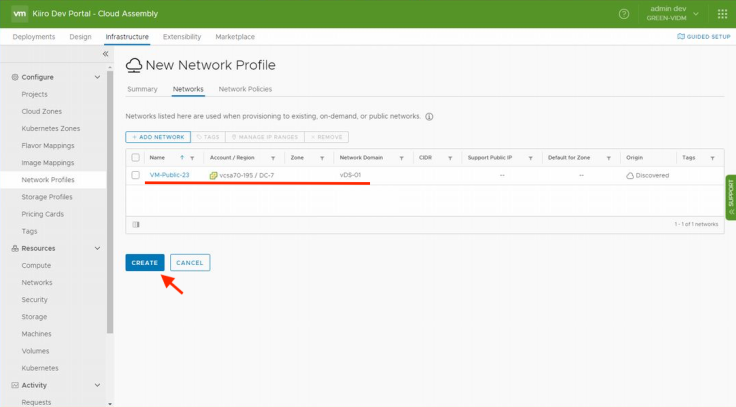

다음에는 「Networks」 탭에서 Network Profile로써 등록해둘 네트워크를 추가합니다. 추가할 수 있는 네트워크는 NSX-T의 논리 스위치나 vSphere의 포트 그룹입니다.



제 환경에는 아직 NSX-T을 도입하지 않았기에 vSphere의 포트 그룹을 추가했습니다.



Network Profile을 작성합니다. 참고로 「Network Policies」 탭은 온디맨드로 네트워크를 할당할 경우 구성합니다. 온디맨드의 「Network Policies」에 대해서는 다른 기회에 소개를 할까 합니다.

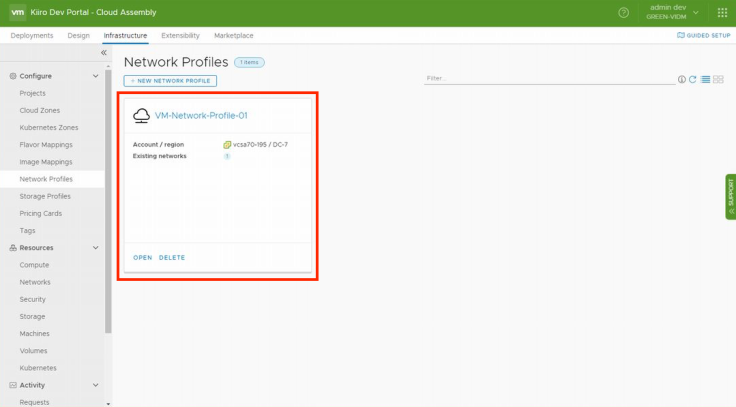

Network Profile이 작성되었습니다.

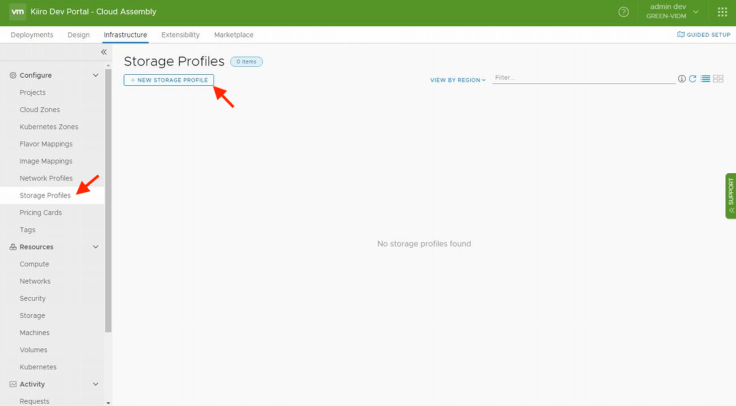

마지막으로 Storage Profile도 작성해 보겠습니다.

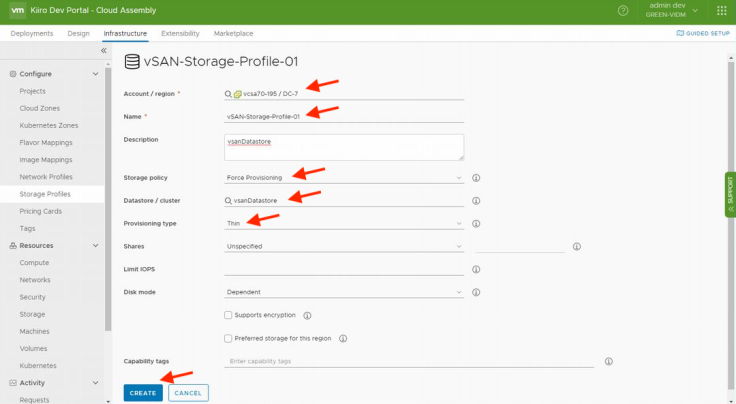

물론 여기서도 필요한 정보를 입력 후 「CREATE」를 클릭하면 됩니다.

• Cloud Account
• Storage Profile명

위의 정보 이외에는 옵션이므로 필요에 따라서 지정을 하면 됩니다. 여기서는 Storage Policy, 이용할 데이터 스토어나 프로비저닝 타입을 추가로 지정했습니다.



Storage Profile도 간단히 작성되었습니다. 여기까지 구성되었다면 기본적인 Blueprint를 작성하여 이용자에게 공개할 수 있습니다.



다음에는 Blueprint 작성에 대해서 소개를 하도록 하겠습니다.
